雙輥式破碎機設計存在問題分析

2023-01-28??????點擊：0

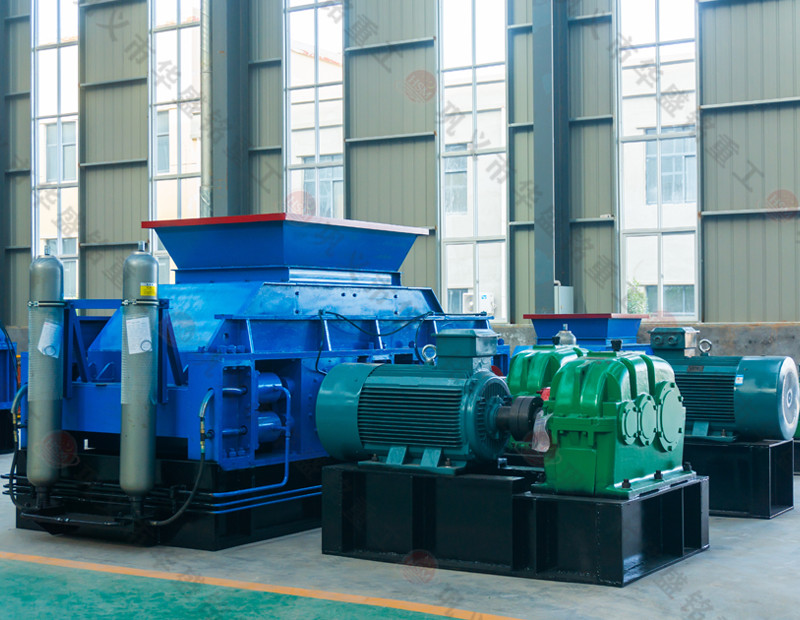

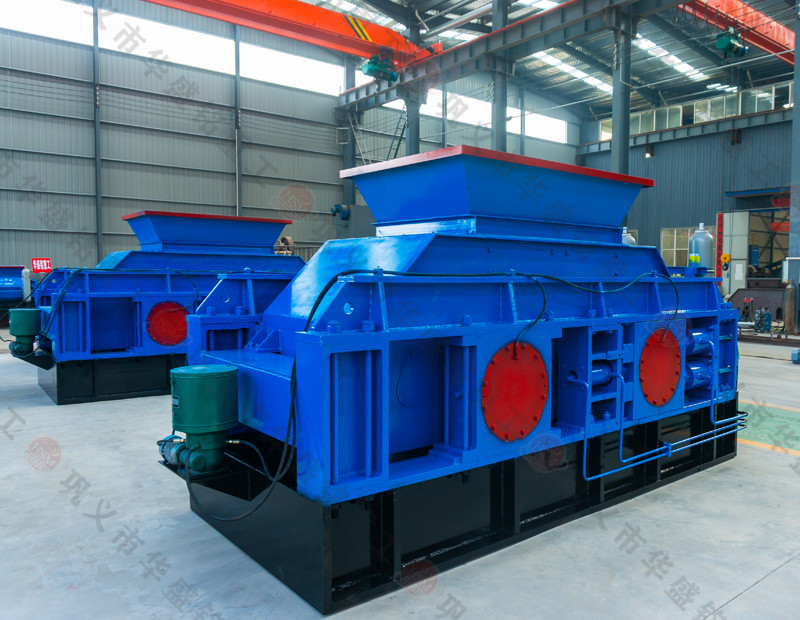

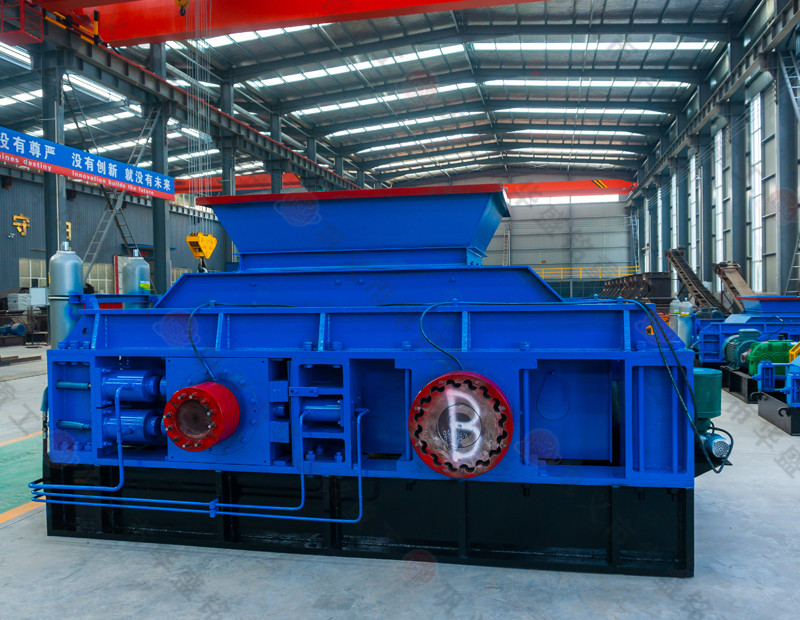

雙輥破碎機又叫對輥破碎機，是利用兩組單獨傳動的輥軸，相對旋轉產生的擠軋力和磨剪力來破碎物料的機械設備。工作時兩個圓輥作相向旋轉，由于物料（礦石）和輥子之間的摩擦作用，將給入的物料卷入兩輥所形成的破碎腔內而被壓碎。破碎的產品在重力作用下，從兩個輥子之間的間隙處排出。該間隙的大小即決定破碎產品的最大粒度。雙輥式破礦機通常都用于物料的中、細碎。

當物料進入機器的破碎腔以后，物料受到轉動輥軸的嚙力作用，使物料被逼通過兩輥之間，同時受到輥軸的擠軋和剪磨，物料即開始碎裂，碎裂后的小顆粒沿著輥子旋轉的切線，通過兩輥軸的間隙，向機器下方拋出，超過間隙的大顆粒物料，繼續被破碎成小顆粒排出。
雙棍式破碎機存在的問題分析：
1、由于狼牙輥子的對輥結構是由7塊帶有狼牙的鋼盤并成，鋼盤用鍵裝在軸上，通過螺帽和防松片將各塊鋼盤固定成為一整體，硝酸銨又具有強酸的特點，新安裝使用約20天后，發現固定連接螺帽和防松失效導致帶有狼牙的鋼盤松動并來回串動，運行時噪聲很大，5~10d反復停機維修無法根本解決，嚴重時鋼盤狼牙之間的串動引起摩擦，鋼盤狼牙斷裂現象時有發生，故障率高，破碎效率很低，本質安全水平低。

2、原廠設計的漏橋結構不合理，漏橋下料間隙為20mm×300mm長方形結構，破碎時遇到水份較大的物料時，粘濕的物料粘在漏橋下料間隙中下不去，經常導致堵料堵轉超負荷跳閘現象。
3、由于故障率高，破碎效率很低，經常堵轉，導致破碎操作工的勞動強度大，維修強度大。
